MezIO ™ – Carte d’Entrées / Sorties  interchangeable

MezIO ™ - Carte d'E / S mezzanine interchangeable

Neousys MezIO ™ (carte d’E / S  interchangeable) est un module d’interface conçu pour intégrer des fonctions d’E / S orientées applications dans un système embarqué.

Construisez votre plateforme d’application avec Neousys MezIO ™

L’interface Neousys MezIO ™ offre des rails d’alimentation et différents types de signaux via un connecteur haute vitesse. Le module MezIO ™ transforme les systèmes embarqués Neousys en plateforme d’applications avec des E / S spécifiques. Du point de vue mécanique et de la structure, MezIO ™ bénéficie d’une structure mezzanine montée en 3 points pour une fiabilité accrue dans la mise en œuvre de fonctions d’E / S complètes.

Neousys fournit aux modules MezIO ™ différents IO tels que RS-232/422/485, DIO isolé, bus CAN, contrôle de la puissance d’allumage, extension de stockage et DTIO (Deterministic Trigger I/O). Les utilisateurs peuvent également exploiter les signaux / puissances sur MezIO ™ pour créer leur module avec le savoir-faire dans un domaine spécifique. MezIO ™ est un moyen rentable de construire un système embarqué sur mesure pour vos applications système embarquées.

Concept de l'interface MezIO ™: connecteur carte-à-carte haute vitesse
Concept de l’interface MezIO ™

Neousys MezIO ™ (carte d’E / S mezzanine interchangeable) est le module d’interface conçu pour intégrer des fonctions d’E / S orientées applications dans un système embarqué.

Connecteur carte à carte à grande vitesse

Offre divers signaux et rails d’alimentation via un connecteur haute vitesse avec carte mère pour les applications haute densité et haute puissance.

Téléchargez la fiche technique MezIO

Modules MezIO ™



MezIO-C180 / MezIO-C181
MezIO-C180 / C181

RS-232/422/485 à 8 ports
MezIO-D230 / MezIO-D220
MezIO-D230 / D220

E / S numériques isolées 32/16-CH
MezIO-V20
MezIO-V20

Commande de puissance d’allumage à 16 modes
MezIO-R10-R11
MezIO-R10 / R11

Port SATA pour HDD / SSD 2,5 « et Mini-PCIe (R10 uniquement)
MezIO-G4-G4P
MezIO-G4 / G4P

Ports 4x GigE / PoE + avec 4 contrôleurs Intel® I210
MezIO-U4-30-U4-50
MezIO-U4-30 / 50

4 ports USB 3.0

Informations de commande
RS-232/422/485 à 8 ports
MezIO-C180-50 Pour séries Nuvo-7000 / Nuvo-5000 / POC-300:
4x RS-232/422/485
4x RS-232
MezIO-C180-12 Pour POC-120MZ:
4x RS-232/422/485
4x RS-232
MezIO-C181-50 Pour séries Nuvo-7000 / Nuvo-5000 / POC-300:
4x RS-232/422/485
4x RS-422/485
MezIO-C181-12 Pour POC-120MZ:
4x RS-232/422/485
4x RS-422/485
Câble-S68MD9M-50 Câble SCSI-68 (M) à 8x DB-9 (M), 50 cm
Port SATA pour disque dur / SSD 2,5 «
MezIO-R10 Pour POC-120MZ:
2,5 « SATA HDD / SSD
Mini-PCIe
MezIO-R11 Pour la série POC-300:
disque dur SATA / SSD 2.5 «
MezIO-R12 Pour la série POC-300:
Module MezIO avec port SATA pour HDD / SSD 2,5 « , DI isolé 4-CH et DO isolé 4-CH
4 ports USB 3.0
MezIO-U4-30 Pour la série POC-300:
Module MezIO avec 4 ports USB 3.0
MezIO-U4-50 Pour séries Nuvo-7000 / Nuvo-5000:
Module MezIO avec 4 ports USB 3.0

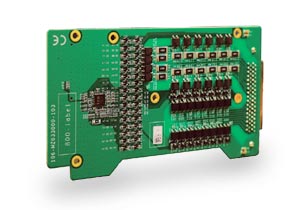

E / S numériques isolées 32/16-CH
MezIO-D230-50 Pour séries Nuvo-7000 / Nuvo-5000 / POC-300:
16-CH isolé DI
16-CH isolé DO
MezIO-D230-12 Pour POC-120MZ:
16-CH isolé DI
16-CH isolé DO
MezIO-D220-50 Pour séries Nuvo-7000 Nuvo-5000 / POC-300:
8-CH isolé DI
8-CH isolé DO
MezIO-D220-12 Pour POC-120MZ:
8-CH isolé DI
8-CH isolé DO
Câble-S68MM-100 Câble SCSI-68 (M) à SCSI-68 (M), 100 cm
TB-10 Bornier avec connecteur femelle SCSI-II à 68 broches et bornier à 68 pôles
Commande de puissance d’allumage à 16 modes
MezIO-V20 Pour Nuvo-7000LP /série POC-300 / Nuvo-5000LP:
contrôle de puissance d’allumage à 16 modes pour une utilisation dans le véhicule
1x mini-PCIe
MezIO-V20-EP Pour Nuvo-7160GC / Nuvo-7000E/P/DE / Nuvo-5095GC / Nuvo-5000E / P:
Fonction de contrôle de la puissance d’allumage pour l’utilisation dans le véhicule
Ports GigE 4x
MezIO-G4 Pour séries Nuvo-7000 / Nuvo-5000:
4x ports GigE par 4 contrôleurs Intel® I210, supportant une trame jumbo de 9,5 ko
4x ports PoE +
MezIO-G4P Pour séries Nuvo-7000-PoE / Nuvo-5000-PoE:
4x ports PoE +, 4x ports GigE par 4x contrôleurs Intel® I210, supportant une trame jumbo de 9,5 ko


Neousys MezIO ™ disponible sur les modules
Nuvo-5095GC

Nuvo-5095GC

Plate-forme de GPU Compacte et Large-Temp avec Processeur NVIDIA® GeForce® GTX 1050 & 6ème Gen Intel® Core ™
Nuvo-5000E / P

Nuvo-5000E / P

Contrôleur Fanless i7 / i5 / i3 Intel® Skylake Core ™ de 6e génération avec interface GbE, cassette d’extension et interface MezIO ™ 6x
Nuvo-5000LP

Nuvo-5000LP

Contrôleur Fanless i7 / i5 / i3 Intel® Skylake Core ™ de 6e génération avec GbE 6x, interface MezIO ™ et châssis à profil bas
Série Nuvo-5026E

Série Nuvo-5026E

Contrôleur sans ventilateur Intel® 6e génération Core ™ i7 / i5 / i3 avec cassette d’extension à fente PCIe double, interface GbE 6x et interface MezIO ™
POC-300

POC-300

Contrôleur de rail DIN ultra-compact Intel® Atom ™ E3950 avec GbE, PoE et USB 3.0
POC-120MZ

POC-120MZ

Contrôleur intégré polyvalent fanless (sans ventilateur) Atom ™ Bay Trail-I
